如何确定定压补水装置系统中的定压点压力？

定压补水装置由气压罐、补水泵、安全阀、电接点压力表、控制箱等组合而成。定压罐定压，是在膨胀水箱基础上发展起来的一类定压补水装置，其原理同闭式膨胀水箱。当系统水温变化或泄漏引起水的容积变化时，由于气压罐内气体高压缩性的缓冲作用，使系统压力稳定在预设的压力范围内。如果系统压力下降至预设压力的下限时，由电接点继电器动作启动补水泵，使之向系统供水，直至压力达到预定的的压力上限值时止。若系统压力超过设定的 高压力值时，安全阀自行向软水箱或排水系统泄水降压。以维持系统的压力平衡。

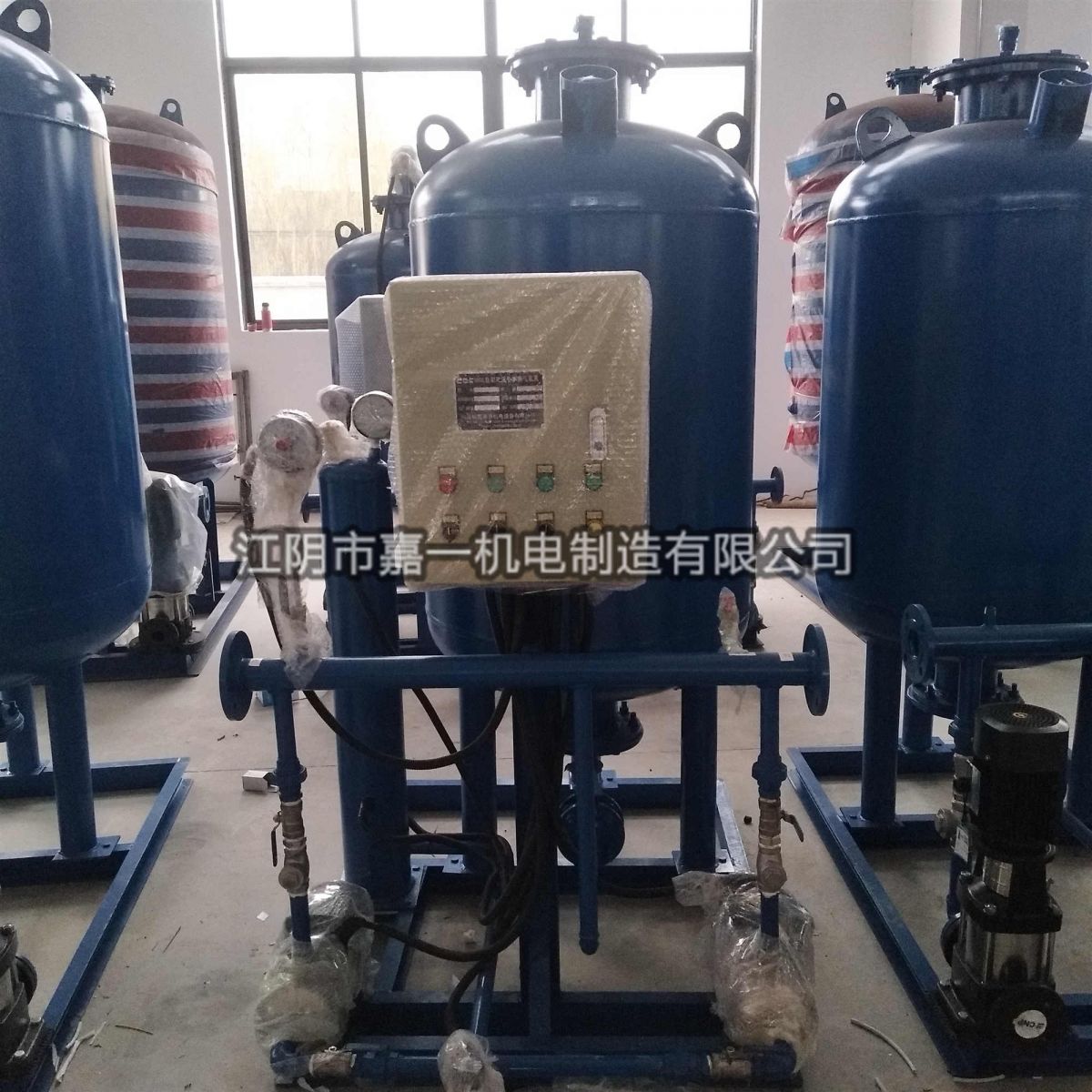

嘉一定压补水装置实物示例图：

如何确定定压补水装置系统中的定压点压力？

定压点压力的高低要考虑两个因素，一个是系统运行时任一点都不超压，二是系统停运时系统不倒空。如果定压点的压力过高，系统中的每一点的压力也就相应的增高，导致管道、阀门或设备等在高压下运行，出现强度破坏或疲劳损坏。压力设置太低，系统就会倒空出现气堵，而导致介质循环不畅。

气压罐工作压力值按以下方法确定

(1)补水泵启动压力P1：

P1=Po+0.005；“Po”系统 高点压力

(2)补水泵停泵压力P2：

P2=（P1+0.1）/β-0.1 β：工作压力比，一般取0．65～0．85

(3)安全阀开启压力P3：

P3= P2+0.03 式中压力（压强）计算单位均为“MPa”

气压罐总容积：

V=Vt/(1-β)

Vt-调节水量(m3)，为补水泵3min的流量，且保持水箱调节水位不小于200mm。估算时取膨胀水量的一半。

补水泵流量：补水泵流量（每小时）选择应不小于系统水容量的4-5％。

2、膨胀水箱定压补水装置

①膨胀水箱定压原理

膨胀水箱定压原理是通过水箱容积的缓冲调节作用，通过水箱高低水位的控制，实现补水（溢流）的作用，以调节由于系统水温变化或泄漏引起的系统介质（水）的容积变化，保持其系统冷热媒介（水）压力的相对恒定。它是中小型系统和空调水系统常用的定压装置之一。

②膨胀水箱位置

膨胀水箱位置应该根据系统型式、作用半径、建筑物的高度、供水温度等具体因素来选择。其安装位置及高度不同，给系统产生的工况也不同。可靠的系统，其工况必须满足不汽化、不超压、不倒空，并有足够循环动力的要求。

开式膨胀水箱将水箱设在系统的 高点，通常接在循环水泵吸水口的回水干管上。

③开式膨胀水箱容积计算方法：

Vp=αΔt Vs

Vp—膨胀水箱有效容积m3

α—水的体积膨胀系数 α=0.0006,1/℃

Δt—系统内 大水温变化值℃

Vs —系统内的总水容量，m3
