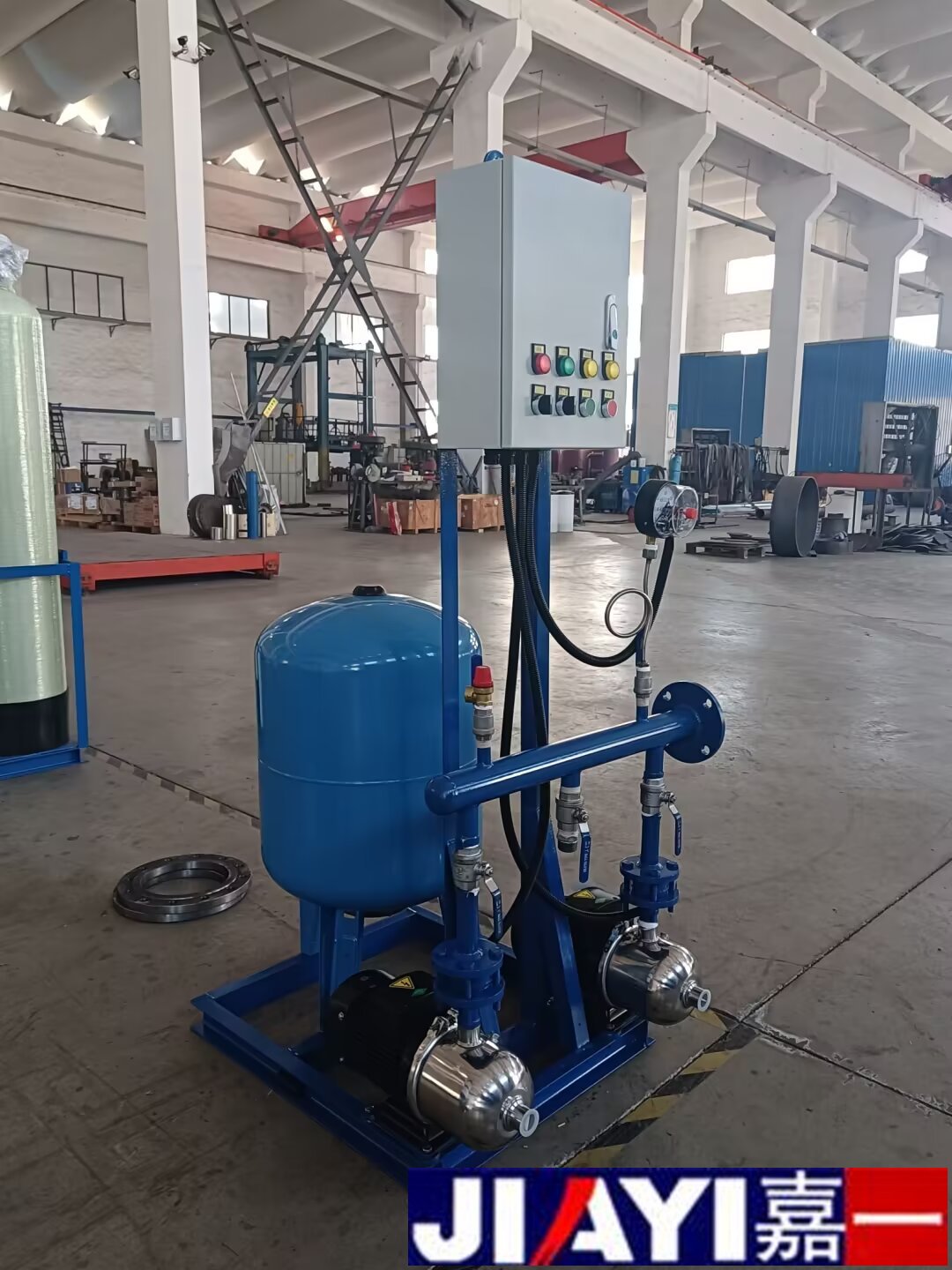

定压补水装置在什么位置

一、常见安装位置

1. 系统回水总管上（推荐位置）

• 位置特点：安装在循环泵的吸入端（回水管道），靠近冷水机组、锅炉或热源设备。
• 优势：
  • 直接对系统回水进行定压和补水，可有效防止循环泵吸入侧出现负压，避免空气进入系统。
  • 便于与系统的膨胀管连接（如连接至膨胀水箱或隔膜式气压罐），实现压力稳定控制。
• 适用场景：中央空调水系统、集中供暖系统等大多数闭式循环系统。

2. 系统供水总管上

• 位置特点：安装在循环泵的出口端（供水管道）。
• 注意事项：
  • 需确保装置的工作压力匹配系统供水压力，避免因压力过高导致设备损坏。
  • 可能增加系统供水管道的压力波动，一般仅在回水管道空间受限或特殊设计需求时采用。

3. 机房专用区域

• 位置特点：集中安装在机房内，与循环泵、水处理设备等并列布置。
• 优势：
  • 便于维护和管理，可集中设置控制系统和仪表（如压力表、压力传感器等）。
  • 适合大型系统或多套装置并联运行的场景（如多台气压罐组合）。

4. 高层建筑的底层或地下室

• 位置特点：利用地势较低的优势，通过装置向高层系统供水。
• 优势：
  • 借助静水压力减少装置的工作压力需求，尤其适用于高楼层建筑（如超过 10 层的住宅或商业建筑）。
  • 避免高层安装带来的设备承重和振动传递问题。

二、安装关键要求

1. 压力匹配
   • 装置的设定压力需满足系统最高点的静压要求（通常比系统最高点高 3~5 米水柱），避免系统顶部出现负压或倒空。
   • 若为变频定压补水装置，需通过压力传感器实时监测系统压力，自动调节补水泵转速。
2. 管道连接
   • 补水管道应设置止回阀，防止系统水倒流至补水箱或市政管网。
   • 膨胀管需连接至系统的膨胀点（如热水系统的集气罐或冷水系统的回水总管），确保膨胀和定压功能有效。
3. 排气与排污
   • 装置附近应设置排气阀，及时排出系统内的空气，避免气阻影响循环。
   • 补水箱需设置排污口，定期清理杂质，保证补水水质。
4. 环境要求
   • 安装位置需通风良好，避免潮湿或高温环境（如靠近热源时需做好隔热）。
   • 预留足够的检修空间，便于更换水泵、隔膜罐等部件。

三、不同系统的安装差异

四、注意事项

• 避免安装位置过高：若装置安装位置高于系统最高点，可能导致补水困难或产生气蚀。
• 联动控制：与系统的温度、流量传感器联动，实现全自动补水和压力调节（如变频补水装置）。
• 合规性：需符合《建筑给水排水设计规范》（GB 50015）等相关标准，尤其是饮用水补水时的水质要求。
