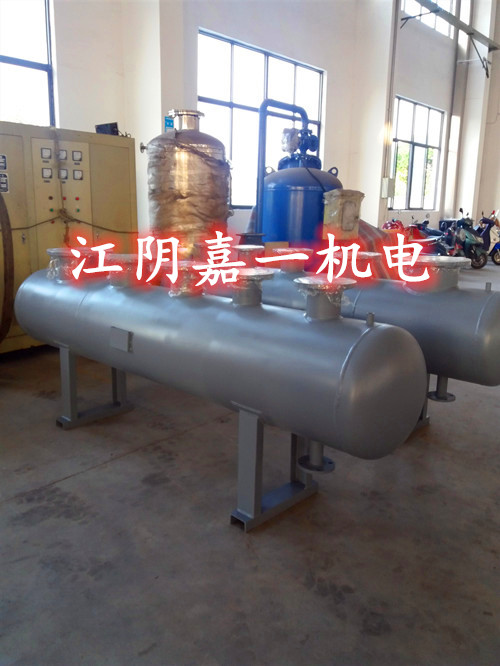

分集水器(manifold)是水系统中,用于连接各路加热管供、回水的配、集水装置。地暖、空调系统中用的分水器材质宜为黄铜、自来水供水系统户表改造用的分水器多为PP或PE材质。供回水均设排气阀,很多分水器供回水还设有泄水阀。供水前端应设“Y”型过滤器。供水分水管各支管均应设阀门,以调节水量的大小。
一般的,分集水器主要由分水器、集水器和固定支架三部分组成。分水器的作用是把热源热水分开导入每一路的地面辐射供暖所铺设的管内,以实现分室供暖和调节温度的目的。而集水器则是将分开散热后的每一路内的低温水汇集到一起,并且固定到墙体或地面的作用。
如何分辨分集水器的性能?
(1)分水器技术要求包括:
1)密封性能。按规定的试验方法进行水压密封试验,分水器每个阀门处泄漏量不得大于1mL/min。分水器各连接部位泄漏总量不得大于1mL/min。
2)水压强度。按试验方法进行水压强度试验,分水器本体不允许有泄漏现象,其他部件不允许有影响正常使用的残余变形。
3)耐腐蚀性能。铝铸件表面必须作阳极氧化处理,其他材料表面须具有耐腐蚀性能或作耐腐蚀处理。经试验后,应无起层、剥落或肉眼可见的点蚀凹坑,并能正常操作。
4)阀门装置和通径。分水器出水口上须有阀门装置,阀门通径不得小于分水器出水口的通径。
5)阀门开启力。阀门应启闭灵活,无卡阻现象,最大开启力应符合相关规定。
(2)集水器技术要求包括:
1)密封性能。集水器在公称压力下,按规定进行密封性试验,除阀门外,各连接部位不允许有渗漏现象,对公称通径为150mm的阀门,渗漏不得大于15滴/min。其余阀门的渗漏量不得大于10滴/min。
2)水压强度性能。在1.5倍公称压力下,按规定进行水压强度试验,集水器本体不允许有渗漏现象,各部位不允许有裂纹,不允许有影响正常使用的残余变形。
