1、简介

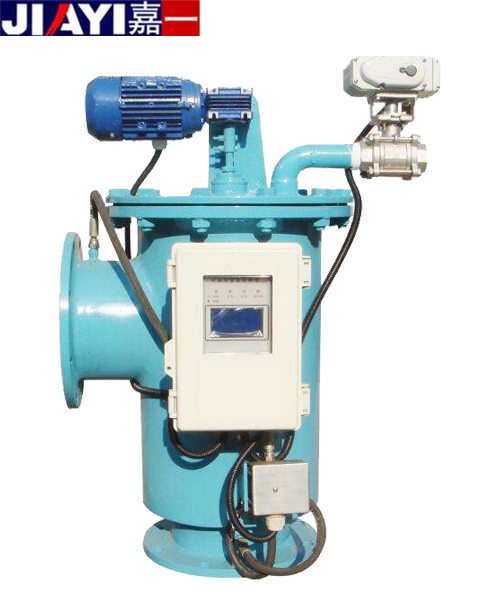

自清洗过滤器是在水处理行业应用比较广泛的设备，其简单的设计以及良好的性能使污水达到过滤效果。主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、316L不锈钢刷、框架组件、传动轴、进出口连接法兰等。自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求。
自清洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。反冲洗期间不断流，清洗过滤周期可以调节，自清洗过滤时间默认为10-60/s，清洗过滤损失水量只占过滤水量的0.08－0.6%；过滤精度可达10-3000 微米；工作压力可达1.0-1.6Mpa；单台流量：4-4160m/h。可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。
自清洗过滤器是一种利用滤网直接拦截液体中的杂质，漂浮物，颗粒物等，同时降低水的浊度，减少污垢，同时保障后面设备正常工作及使用寿命的精密设备，它具有可自动排污的特点。
2、发展
自清洗过滤技术是一种20世纪70年代末期发展起来的新型过滤技术，其主要的优点是可利用水压自我操作、自我清洗，且清洗时不停止过滤，与传统的过滤器相比有如下特点：自动化程度高；压力损失小；不必进行人工清除滤渣。自清洗过滤器适用于工业、农业、市政、海水淡化过程等的分离过滤。
3、工作原理
水由进水口进入过滤器， 经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭，增加的水压会使水力缸活塞回到其初始位置，过滤器开始准备下一个冲洗周期。在清洗过程中，过滤机正常的过滤工作不间断。
反冲洗能自动进行的原理：前面说过，反冲洗是靠液压阀打开和液压缸活塞的动作来实现的，而这些都是通过反冲洗控制器来控制的。反冲洗控制器根据从过滤器进、出口传过来的压差值能准确控制液压阀和液压缸，而控制器的动力来自于管线自身的压力。
自清洗过滤器特性：进行反冲洗时不间断供水，整个反冲洗是以吸嘴净滤网每一点这样的方式实现的。反冲洗时只是吸嘴与细滤网之间很小的局域压力发生变化，而收集器与液压缸的动作也不影响正常的供水。同时，在进行反冲洗时所消耗的水量很少，以流量为300m3/h．的过滤器为例：其反冲洗流量为35—40m3/h，反冲洗时间为7—15秒，反冲洗水量为80—160L。
4、技术特点
设计结构简单、占地面积小;
反清洗时间短、压力损失小、排污耗水量少，不超过总流量的1%;
过滤精度高，适于各类水质;
控制系统智能化(PLC、PAC)控制，自动化程度高，可实现远程控制;
设有电机过载保护，可有效保护电机;
清洗排污时不间断供水、无需旁路的特点;
维修性强、安装拆卸简便易行;
与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强;
使用寿命长，滤网长期使用，无需更换
5、注意事项
自清洗过滤器只能按铭牌上面所标示的额定电压/频率使用。
每隔一段时间就应对过滤器进行保养。清洗及保养之前，请务必将自清洗过滤器电源断开。
请确保电线插头不要在清洗是弄湿否则在重新接通电源前必须将插头擦干。
不能用湿手拔掉电源线插头。
自清洗过滤器只限于室内水族箱中使用。
如果过滤器损坏，特别是电源线损坏时不能使用。
请确保自清洗过滤器在正确的水位中工作，过滤器不能在无水情况下使用。
请勿私自拆解或维修，以避免造成危险或对机体造成损坏，维修应由专业人士
6、选择方案
为了达到过滤效果，同时满足用户省水、省电、省人工的要求，请咨询经销商。授权代理商及经销商得到了专家的专业技术培训。他们将凭借其专业知识、丰富的市场经验，以及严谨的科学态度，为您做出选择。 过滤器选型的时候，请考虑以下因素
处理水量
系统的管道压力
用户要求的过滤精度
过滤杂质中悬浮物浓度
过滤介质的有关物理，化学性质
特殊用途自清洗过滤器
可以根据用户需求设计，生产各种压力范围的过滤器；经过特殊的工艺生产温度高达95C以上的过滤器，对需要在寒冷条件下工作的过滤器，将采用特殊的过滤控制系统；针对海水腐蚀性强的特点，选用镍，钛合金等特殊材料，并对过滤器进行特殊的加工处理；可以根据用户具体工况，要求，提供有针对性的解决方案
过滤器选型的时候，要考虑以下因素
▲处理水量
▲系统的管道压力
▲用户要求的过滤精度
▲过滤杂质中悬浮物浓度
▲过滤介质的有关物理，化学性质
7、预处理
水过滤的预处理是指将水中的悬浮物和胶体物等去除或降低至一定程度，达到一般用水要求的工艺称为水的预处理。
水过滤预处理常用的方法主要有以下：
1、沉淀
利用自然沉淀(如沉砂池)，或药剂软化(如加入化学药剂)，使水中的泥沙，大颗粒悬浮物暂时硬度生成沉淀物而沉降。
2、过滤
将被处理的水通过粒状滤料，使水中杂质被滤料截留得到去除，通常通过常用设备(如：自清洗过滤器、全自动过滤器、反冲洗过滤、刷式过滤器)进行处理。
3、混凝澄清。
利用混凝剂的作用，使水中固体颗粒因相互接触吸附，改变其大小形状和密度，以达到从水中分离出去。
8、应用范围
钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤
汽车：涂装生产线，在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用
发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，系统用水量特大时可作为旁滤处理使用
石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本
农业园林及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械、食品或其他：对系统进行自动、精度过滤，用来防止冷却水系统堵塞
矿山：过滤井下喷淋水，保证系统工作正常。
给水及污水处理：用于预处理系统中，提高系统运行效率
广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。
9、制造工艺
的产品结构功能设计，结构紧凑，独创的滤壳整体成型、加工技术，避免钢制滤壳焊接造成的各种滴漏；
高强度球墨铸铁材料具有耐腐蚀性能，延长了产品的使用寿命；
专有的滤芯设计制造技术，高精度滤芯具有耐磨耐损耐变形的性能，出厂精度测试满足用户要求；
粗、细滤网均采用不锈钢焊接网，筛板和筛网组成内外双层结构；由于对滤芯采用主动清洗方式，因而增强了其抗干扰能力，清洗彻底，特别适宜较差的水质条件；
10、安装要求
过滤器规格的选用应与安装管路相匹配，当过滤器流量不能满足管路要求时，可将两个（或多个）过滤器并联安装，或做旁滤处理。
过滤器应尽量安装在系统要保护的地方，入口低压影响使用，因此也应安装在靠近压力源的地方。
过滤器应串联安装在管路系统中，为保证在停机检修时系统不间断供水，建议系统中设置旁路，过滤器进出口及旁路均应设置切断用球阀。在有可能发生回流的地方，应在过滤器出口安装止回阀。
11、工作流程
过滤器的工作详细流程：污水进入进口(1),在那里其进入细网的中心（2），然后污水通过细网从里面出来（3）多余的固体聚集在细网的内表面上，形成一种过滤物饼，其过滤出来甚至是更细的颗粒，形成压差。一旦压降达到预置级别，一个清洗循环由控制系统激活，通过打开清洗阀(4)大气排污处，关闭可选的控制出口阀(C.O.V.) (5)。因此，压降在液压电机舱和装配的吸尘器(6)中。压降形成一个回冲流，吸收筛网上的灰尘，类似一个真空清洗器。回洗水在被排出液压电机(9)孔之前通过喷嘴(8)和吸尘器管路。水被排除液压电机引起除尘器转动，与喷洒机类似。液压电机舱中的压力降进一步迫使除尘器配件由液压活塞控制呈轴线移动(10)，结合移动确保每个环节清理整个筛网区。
