分集水器

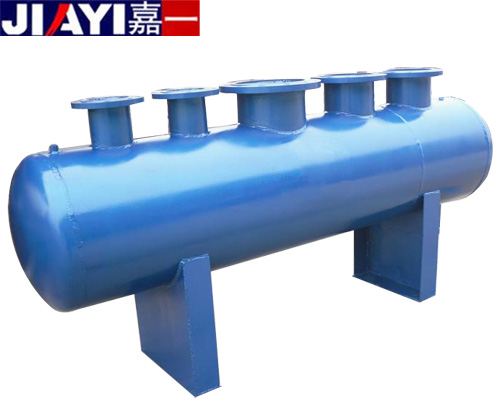

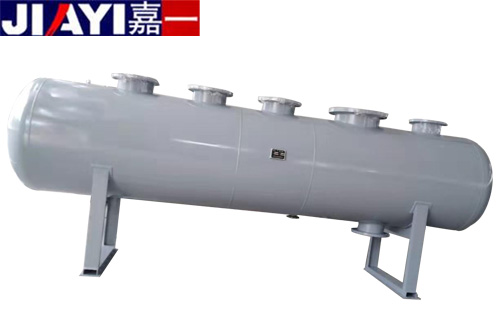

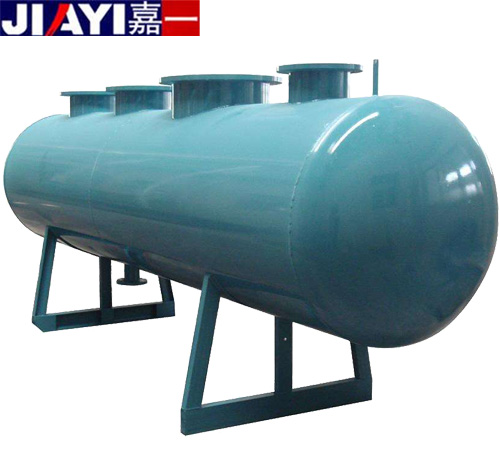

分集水器 概述: 分集水器是由集水器和分水器组合而成的水流量分配和会集装置。分水器是将一路进水通过一个容器分为几路输出的设备,而集水器则是将多路进水通过一个容器一路

电话咨询全国热线
0510-86051608
  分集水器概述:

  分集水器是由集水器和分水器组合而成的水流量分配和会集装置。分水器是将一路进水通过一个容器分为几路输出的设备,而集水器则是将多路进水通过一个容器一路输出的设备。其管理若干的支路管道,分别包括回水支路和供水支路,用碳钢或不锈钢板制作,属于压力容器类专业制造,其需要安装压力表温度计。它一方面将主干管的水按需要进行流量分配,保证各区域分支环路的流量满足负荷需要,同时还要将各分支回路的水流汇集,并且输入回水主干管中,实现循环运行。其回水再利用,可达到更节能的效果,可以同时满足供热与制冷的需要。


  分集水器的结构:

  分集水器主要受压元件为:封头、壳体、法兰材料均为Q235-B、20#、16MnR,规格型号为ф159-ф1500,工作压力为1-2.5MPa,工作温度:0~400℃,工作介质:蒸汽、冷热水、压缩空气。特殊规格型号可根据用户要求另行安排设计。


  分集水器的特点:

  1、规范化生产。合理的焊接工艺,产品美观、并且驻台水压试验和X射线探伤。安全可靠。

  2、品种齐全,适用范围广。工作压力极高可达16Mpa。

  3、产品质量保证。每台分气缸均按国家标准制造、检验与验收。分气缸出厂时由工厂检验合格后经当地质量技术监督局监检出厂。确保分气缸质量万无一失。分气缸检验合格证明图纸等。

  4、用户有特殊要求时,可根据分气缸用户需要设计制造。


  分集水器产品应用:

  1.蒸汽或热水锅炉房的蒸汽、冷凝水、冷热水的分配和集中;

  2.换热站供回水的分配和集中;

  3.空调机房冷水的分配和集中;

  4.制冷系统的冷水分配和集中;

  5.工业厂房中高低压蒸汽、冷凝水、热水、冷却循环水的分配和集中。




  分集水器设计说明:


  1、极大开孔直径应符合GB150-98《钢制压力容器》的相关规定。

  2、长度的确定,可根据工艺设计所需要的接管的直径,数量和排列顺序查表,选择相邻接管中心距计算集分水器的总长度。

  3、选用时应特别注意,对于筒体直径D≥400mm的,在安排接管时,尽可能将极大的蒸汽接头从封头中心接出,以减轻筒体载荷及便于安装与维修。

  4、每个环路加热管的进、出水口,应分别与分水器、集水器相连接。集分水器内径不应小于总供、回水管内径,且集分水器的极大断面流速不宜大于0.8m/s。每个分支环路供水管上均应设置可关闭调节阀。对有热计量要求的系统应设置热计量装置。
