落地式定压补水装置

一、产品概述 落地式定压补水装置是一种稳压补水装置,广泛应用于空调、采暖系统,给水管网系统等,它可替代传统膨胀的水箱水罐,能减少泵的启动次数,可吸纳系统的部分水膨胀

电话咨询全国热线
0510-86051608
 一、产品概述

  落地式定压补水装置是一种稳压补水装置,广泛应用于空调、采暖系统,给水管网系统等,它可替代传统膨胀的水箱水罐,能减少泵的启动次数,可吸纳系统的部分水膨胀量,易于实现自动补水、自动排气、自动泄压和自动过压保护等。


   二、工作原理

  落地式定压补水装置利用气体的可膨胀性进行工作。它主要由落地式定压罐、水泵、压力开关、控制箱、安全阀、底座,以及连接管路等组成。当系统内温度升高时水的体积增大时,系统压力增大,这时会有部分水进入落地式定压罐的胶囊中,胶囊囊膨胀会压缩罐内的气体,直到系统的压力和罐内的压力达到平衡为止。当系统中水的体积减小,系统压力降低时,罐内的气体膨胀将囊中的水压回系统。如果这些补水量仍不能满足系统需要水量,水泵启动补水。水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。电接点有两个设定压力点,一个是水泵启动压力P1,一个是水泵停止压力P2,P1、P2分别是系统低定压点及高工作压力。当通过落地式定压罐补水后系统压力仍达不到P1时,控制箱控制水泵开启向系统补水,当补到系统压力和罐内压力大于P2时,水泵停止。


   三、基本功能

  本定压补水装置完全具备常用高位设置的膨胀箱水的三项基本功能:

  ( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;

  ( 2)使系统某点压力恒定──定压;

  ( 3)当系统发生泄漏时向系统补水──补水;

  本装置尚具备的另一持殊功能

  ( 4)周期性的排析溶于水体的气体 ── 排气。


   四、适用范围

  1、热水采暧系统

  2、热水供热系统

  3、冬夏共用的双管、三管制空调水系统

  4、未设开式贮热水箱的生活热水供应系统



   五、装置特点

  配有微处理机,控制功能多。精度高,定压点控制精度可达Δ P =± 0.01MPa 。

  设定值可根据工程需要调整:

  定压值 Pd ──如建筑加层 6m ,只要将 Pd 调高 0.06MPa 即可 ;

  定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …;

  冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。反之夏季设定在高位;

  罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。

  罐体有效容积率高──隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅 30 %,即外形要大三倍。

  隔膜柔性极佳,挠曲疲劳试验达数万次,允许持续温度 70 ℃以下,短时间允许达

  水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定几秒(可设定)后水泵再予开动。

  水泵还设有强制起动──如 24 小时内水泵不运转,就会自动强制短时运转,亦可手动强制运转。

  补水配管中设有隔离阀──可确保补水不致逆流污染水源。比常用的止回阀更为有效

  连续不断的排气功能──使系统循环水中含气不断析出,确保系统正常运行。

  自动补水──水量达下限,水泵有断电保护,补水电磁阀打开适量补水后,水泵才可运行。

  所配定压泵高效低耗运行平稳无振动,节能明显,并设有备用泵,两台水泵可互为备用,提高了设备的运行安全性。

  运行情况时刻显示──便于观察、记录、调试及排除故障。

  加说明

  很大限度地保证采暧系统处于密闭状态,防止促使腐蚀的空气侵入采暧系统。

  工厂化组装,方便施工安装,现场只要接线接管即可。

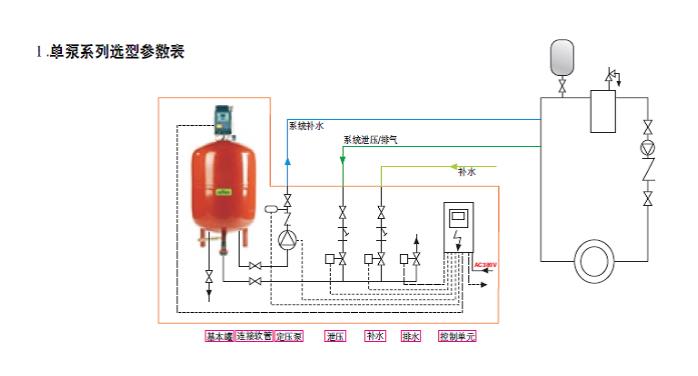

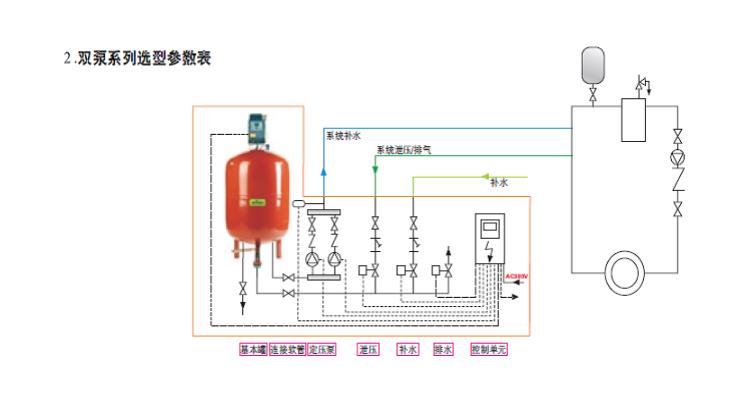

      六、设计选型

  工程设计时只要算出系统水体的膨胀容积 V O (升)及提出要求的定压点设定值 P O 即可从规格表中选型。

  系统水体的膨胀容积: V O = 0.0006 Δ t V A 1.1~1.2

  式中 : 0.0006 ── 水的体积膨胀系数。

  系统水体正常运行时温度波动范围,建议取10℃。

  加热设备、系统配管及末端装置总的水容量(升)建议按实计算。

  1.1~1.2──低限贮水量10~20%。

  ( 2)定压点设定值P d 由工程设计者酌情确定。

  系统定压值:

  式中 : P d ——定压值(m)。

  H——系统高点到本定压装置之间高差(m)。

  △P——定压值P d 许可的波动值(m)。若许可波动值为±3(m),则△P为6(m)。


   七、设计重要提示

  本装置可置于地下室热力间或技术夹层内。因其上均系小口径配管易冻坏,故切忌露天设置,影响正常工作。

  供电要求稳妥可靠,否则应采取技术措施。

  排气管与膨胀管均应连于循环泵吸入侧回水总管上,按水流方向先接排气管 20 相距 2 米以外处再接膨胀管 ,即回水先流经排气管接点再流经膨胀管接点(定压点)。

  补水管连接处只要求 0.05MPa 压力即可,若补水压力达不到此要求时,则要辅以其他技术措施。

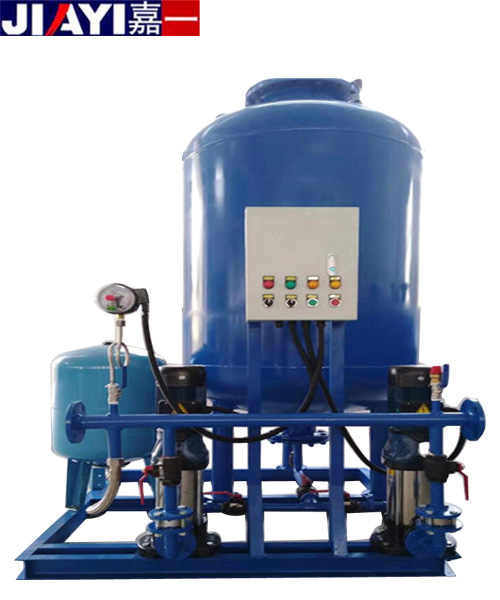

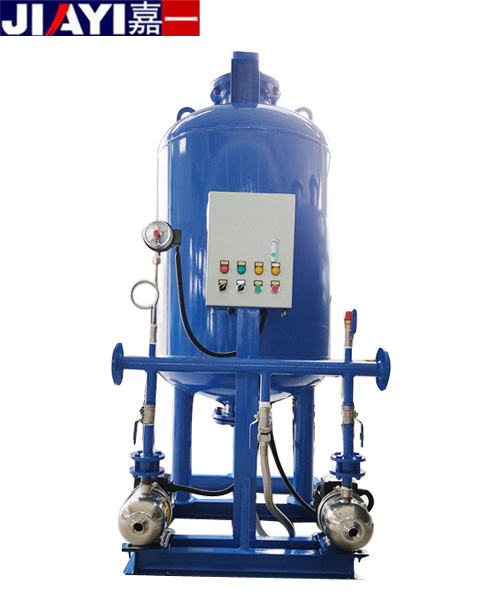

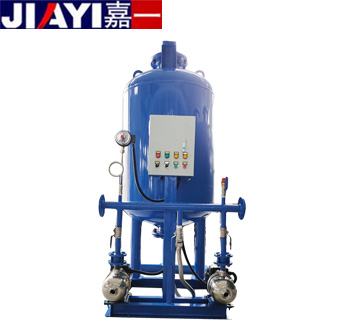

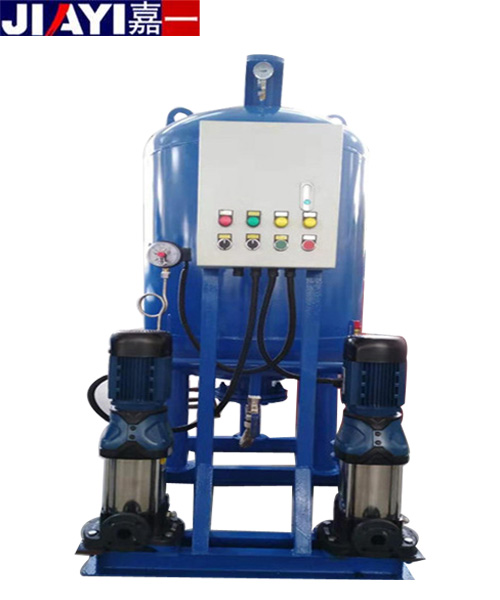

     八、工厂设备实景图+发货图
