疏水自动加压器

性能及特点 疏水自动加压器(疏水自动泵)是一种新型凝结水输送装置,结构简单,不用电机作动力,自动启停,运行可靠,使用维修方便。与常规以水泵为动力的凝结水回收装置相比

电话咨询全国热线
0510-86051608


   性能及特点

  疏水自动加压器(疏水自动泵)是一种新型凝结水输送装置,结构简单,不用电机作动力,自动启停,运行可靠,使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低,具有较好的节能效果,值得推广。

  1、疏水自动加压器以蒸汽或压缩空气为动力,无泵无电机,自动运行,只需按下电源开关即可,无需人员看守。

  2、疏水自动加压器可在多种条件下把0℃~170℃的凝结水加压送回锅炉房或再利用,大幅度提高回水率和充分利用二次蒸汽。

  3、疏水自动加压器排出的凝结水为压力满流,无二次蒸汽。凝水管管径比汽水混合状流动的余压水管管径小,节约管材,减少管道的大气腐蚀。

  4、疏水自动加压器体积小,重量轻,可分散或集中设置于墙边、地坑中,土建工程量小,构造简单,安装便易。

  5、疏水自动加压器运行中无噪声,无振动、性能稳定可靠,维护量小。

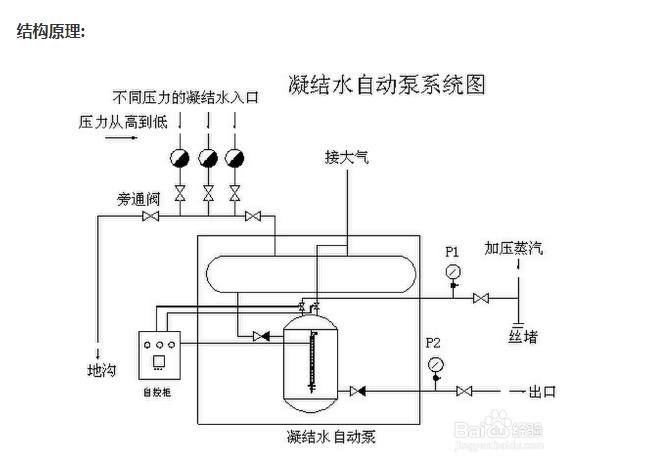

     结构图


       结构及工作原理

  疏水自动加压器由水室、加压室、控制管及控制系统组成。

  水  室:用于汽水分离和储存一部分凝结水,并将凝结水输送给加压室。

  加压室:当加压室装满凝结水时,在蒸汽或压缩空气作用下将其加压输出。

  控制管:侧装液位控制显示器。当液位达到控制器高点时,进气口打开,随后排气口关闭,加压气体进入加压室,凝结水通过止回阀受压排出;当液位达到控制器低点时,进气口关闭,随后排气口打开,加压气体被隔断,同时加压室内余气排出,凝结水受重力作用,从水箱通过止回阀进入加压室。

  控制系统:自动控制、自动运行、无人值守。

   选用方法

  1、疏水自动加压器的加压汽(气)体压力≤1.0 MPa,若压力超过1.0 MPa,应设减压装置。疏水自动加压器工作压力0.3~0.6MPa。

  2、加压蒸汽压力:

  式中,P1——加压蒸汽压力 MPa,P2——排出口压力 MPa。

  3、排出口压力:P2=0.01(H+h)+Px MPa

  式中,H——疏水自动加压器后管道高度(m)

  h——疏水自动加压器后管道阻力

  储存输送回凝结水末端设备(回水箱、给水箱、除氧水箱)的压力MPa。

  式中,h值可由设计决定,也可参考下式计算:h=1.4RL。式中,R为比摩阻,L为管长(m),1.4为局部阻力系数

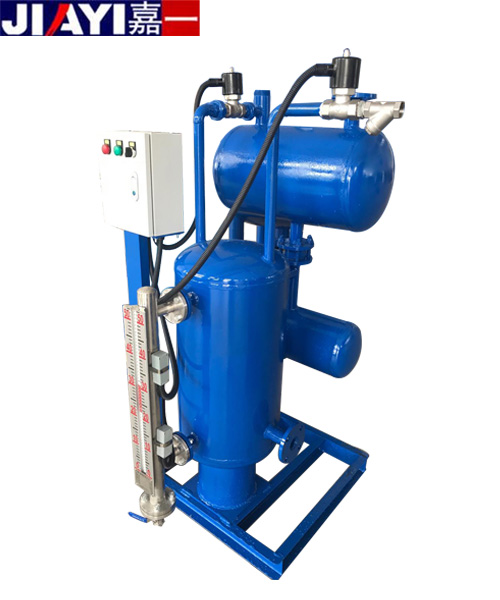

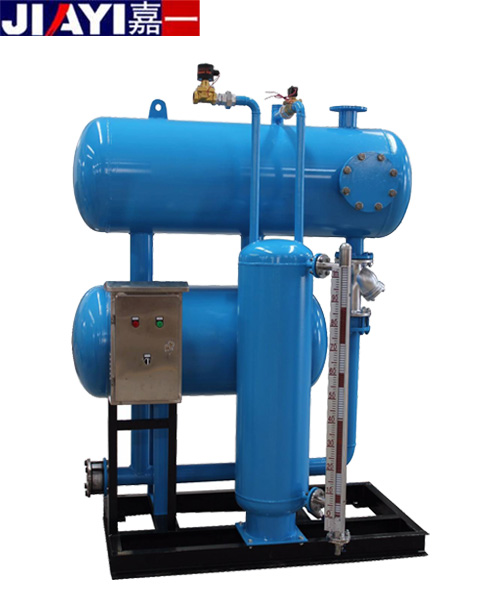

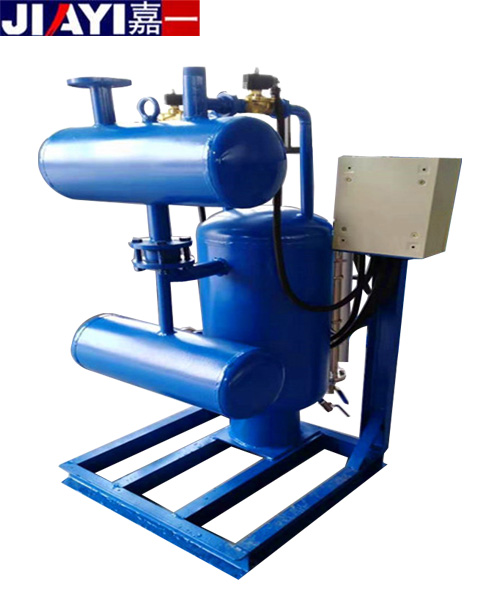

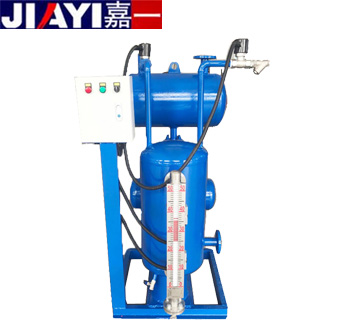

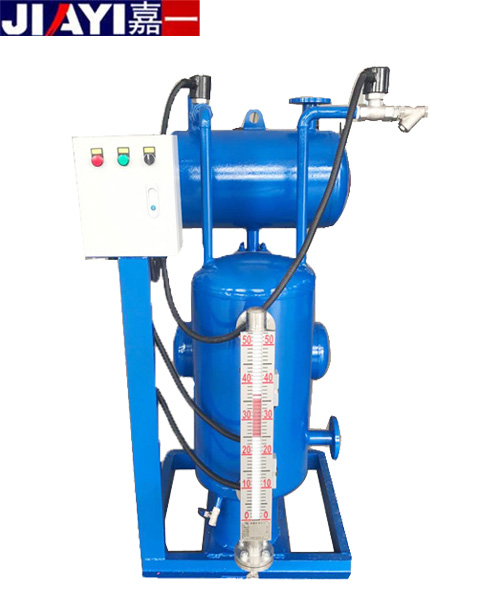

      设备图片+装车发货图
