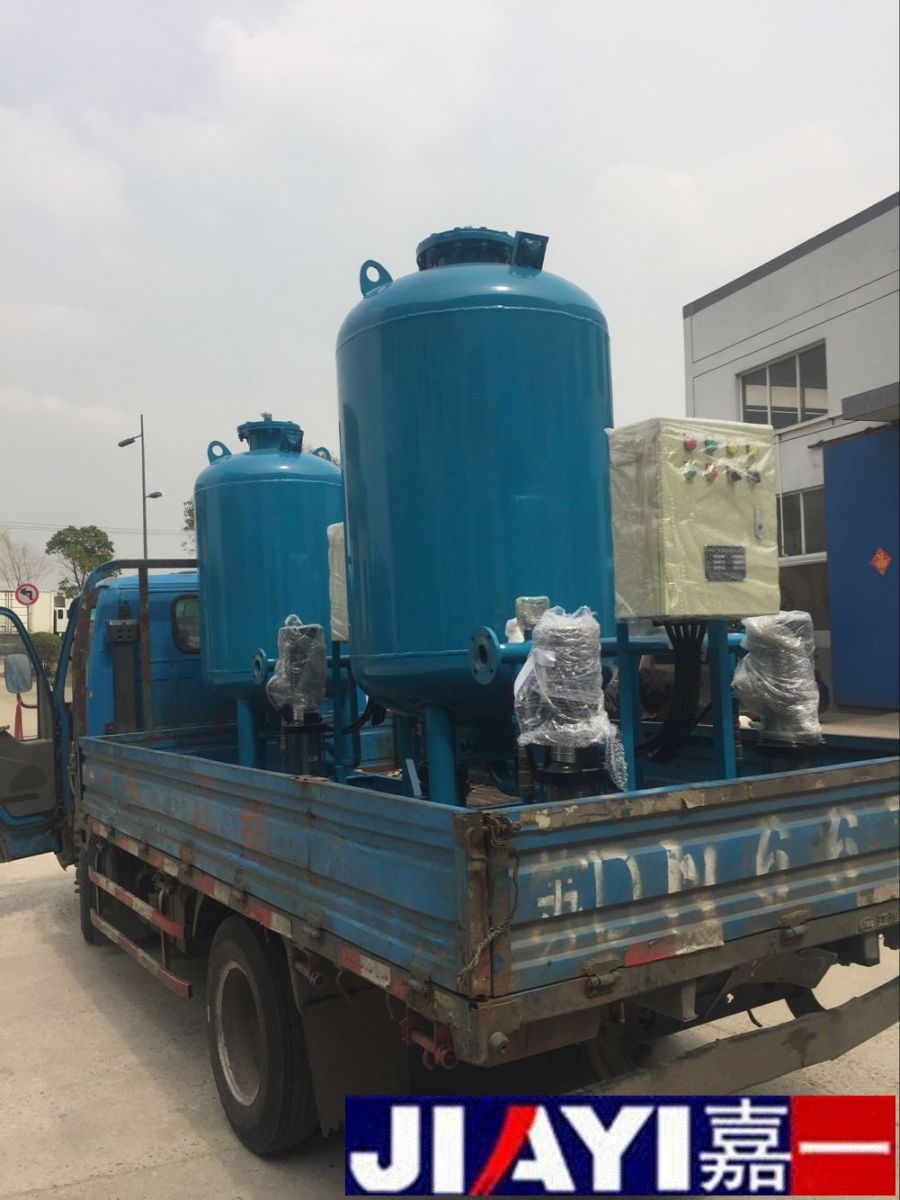

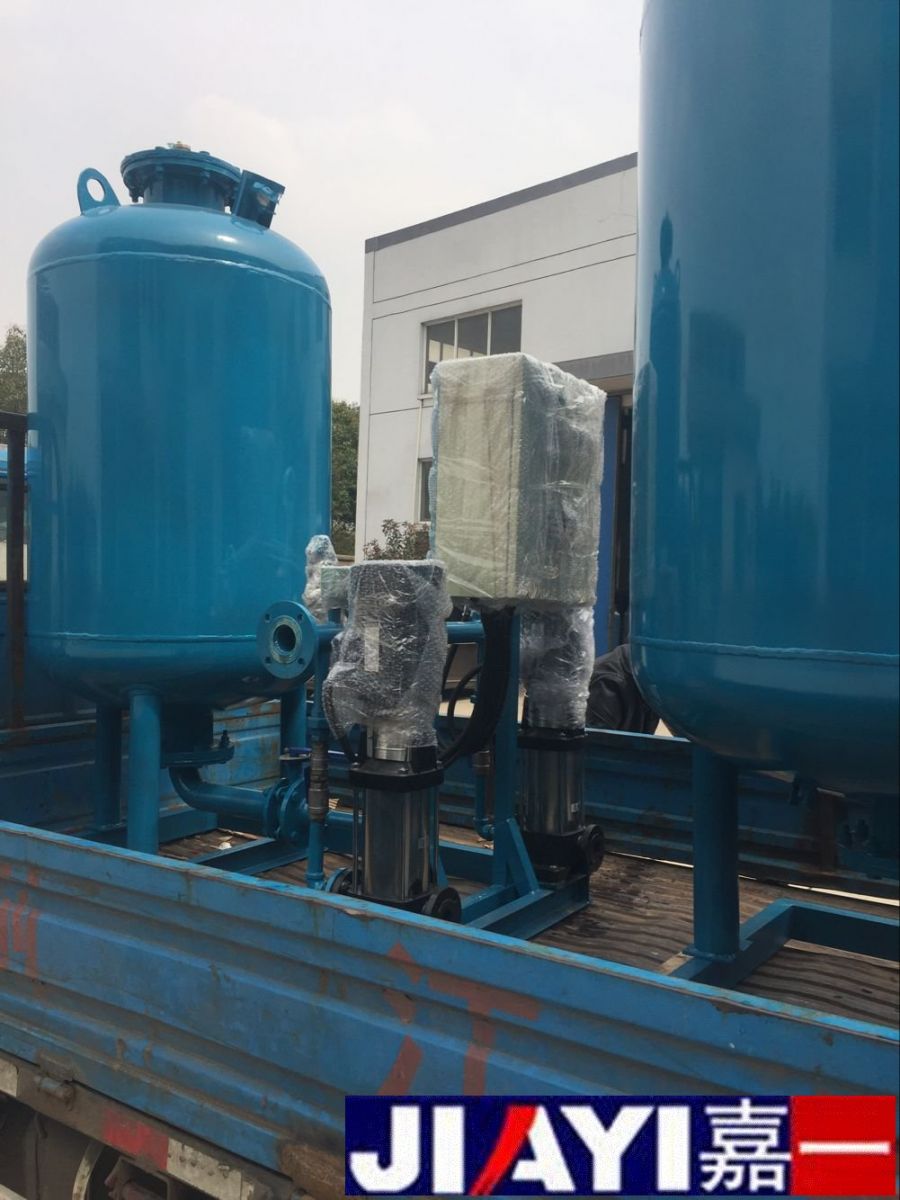

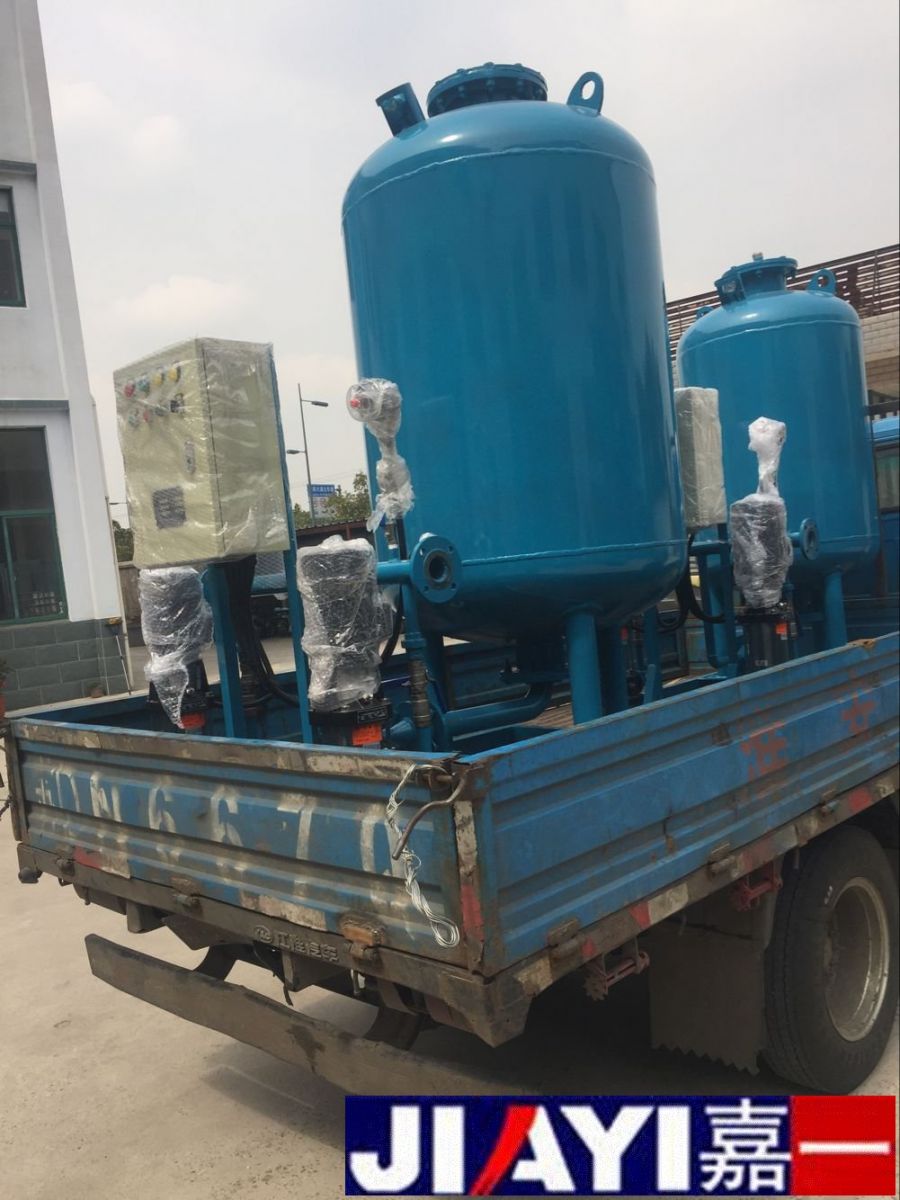

定压补水装置是一种稳压补水装置,广泛应用于空调、采暖系统,给水管网系统等,它可替代传统膨胀的水箱水罐,能减少泵的启动次数,可吸纳系统的部分水膨胀量,易于实现自动补水、自动排气、自动泄压和自动过压保护等。
本定压补水装置完全具备常用高位设置的膨胀箱水的三项基本功能:
(1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;
(2)使系统某点压力恒定──定压;
(3)当系统发生泄漏时向系统补水──补水;
(4)周期性的排析溶于水体的气体 ── 排气。
适用范围:
(1) t ≤ 120 ℃的热水采暧系统
(2) t ≤ 130 ℃的热水供热系统
(3)冬夏共用的双管、三管制空调水系统
(4)未设开式贮热水箱的生活热水供应系统
装置特点:
(1)配有微处理机,控制功能多。精度高,定压点控制精度可达Δ P =± 0.01MPa 。
(2)设定值可根据工程需要调整:
定压值 Pd ──如建筑加层 6m ,只要将 Pd 调高 0.06MPa 即可 ;
定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …;
冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。反之夏季设定在高位;
(3)罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。
(4)罐体有效容积率高达 90 %──隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅 30 %,即外形要大三倍。
(5)隔膜柔性极佳,挠曲疲劳试验达 45 万次,允许持续温度 70 ℃以下,短时间允许达
120 ℃。
(6)水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定几秒(可设定)后水泵再予开动。
(7)水泵还设有强制起动──如 24 小时内水泵不运转,就会自动强制短时运转,亦可手动强制运转。
(8)补水配管中设有隔离阀──可确保补水不致逆流污染水源。比常用的止回阀更为有效
(9)连续不断的排气功能──使系统循环水中含气不断析出,确保系统正常运行。
(10)自动补水──水量达下限,水泵有断电保护,补水电磁阀打开适量补水后,水泵才可运行。
(11)所配定压泵高效低耗运行平稳无振动,节能明显,并设有备用泵,两台水泵可互为备用,提高了设备的运行安全性。
(12)运行情况时刻显示──便于观察、记录、调试及排除故障。
(13)加说明
(14)很大限度地保证采暧系统处于密闭状态,防止促使腐蚀的空气侵入采暧系统。
(15)工厂化组装,方便施工安装,现场只要接线接管即可。
设计定压补水装置的重要提示:
(1)本装置可置于地下室热力间或技术夹层内。因其上均系小口径配管易冻坏,故切忌露天设置,影响正常工作。
(2)供电要求稳妥可靠,否则应采取技术措施。
(3)排气管与膨胀管均应连于循环泵吸入侧回水总管上,按水流方向先接排气管 20 相距 2 米以外处再接膨胀管 19 ,即回水先流经排气管接点再流经膨胀管接点(定压点)。
(4)补水管连接处只要求 0.05MPa 压力即可,若补水压力达不到此要求时,则要辅以其他技术措施。
