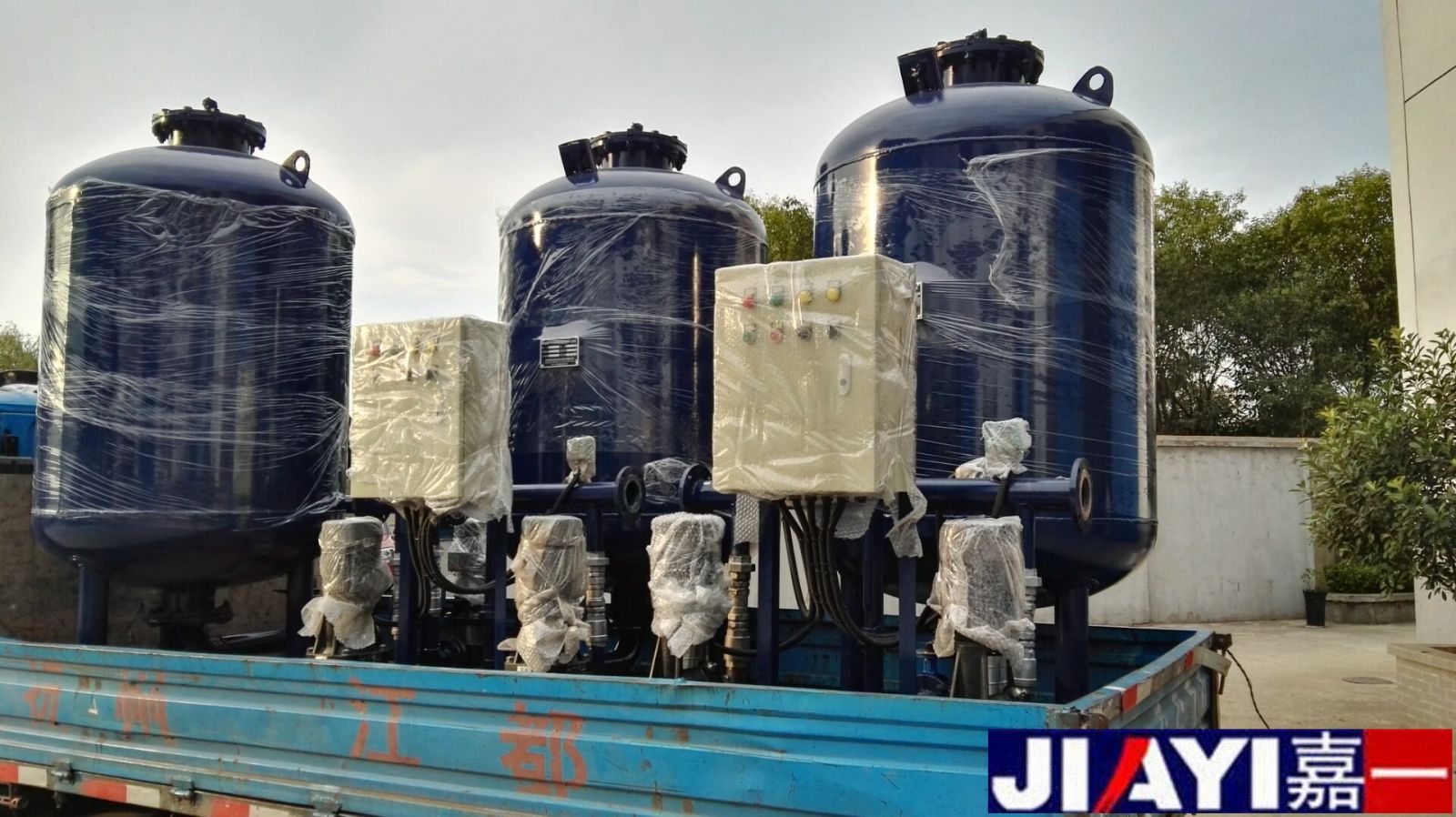

东磁电池采购我司的定压补水装置

东磁电池采购我司的定压补水装置。

定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

定压补水装置利用气体的可膨胀性进行工作。它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。如果这些补水量仍不能满足系统需要水量，水泵启动补水。水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统低定压点及高工作压力。当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。

设计选型

工程设计时只要算出系统水体的膨胀容积VO(升)及提出要求的定压点设定值PO即可从规格表中选型。

(1)系统水体的膨胀容积：VO＝0.0006ΔtVA1.1～1.2

式中:0.0006──水的体积膨胀系数。

Δt──系统水体正常运行时温度波动范围，建议取10℃。

VA──加热设备、系统配管及末端装置总的水容量(升)建议按实计算。

1.1～1.2──低限贮水量10～20％。

(2)定压点设定值Pd由工程设计者酌情确定。

系统定压值：Pd≥(H+1)+1/2△P

式中:Pd——定压值(m)。

H——系统高点到本定压装置之间高差(m)。

△P——定压值Pd许可的波动值(m)。若许可波动值为±3(m)，则△P为6(m)。

设计重要提示

(1)本装置可置于地下室热力间或技术夹层内。因其上均系小口径配管易冻坏，故切忌露天设置，影响正常工作。

(2)供电要求稳妥可靠，否则应采取技术措施。

(3)排气管与膨胀管均应连于循环泵吸入侧回水总管上，按水流方向先接排气管20相距2米以外处再接膨胀管19，即回水先流经排气管接点再流经膨胀管接点(定压点)。

(4)补水管连接处只要求0.05MPa压力即可，若补水压力达不到此要求时，则要辅以其他技术措施。
