设备结构与工作原理
自动反冲洗排污过滤器主要由优质碳钢筒体、特殊结构的不锈钢复合滤网、蝶阀及排污装置所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，直到反向自动冲洗过滤网的作用。整个冲洗过程系统可正常运行，无需停机。
功能与用途
全自动反冲洗排污过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。是进口过滤器的理想替代产品，各项指标能到达到产品的合格标准。
安装与使用
P型反冲洗排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上向下；安装时应注意外壳上箭头方向必须与水流方向一致，正常运行时，水流导向阀处于开启状态，当需要排污时，关闭水流导向阀，打开排污阀直至排出水质变清为止，关闭排污阀，开启水流导向阀，即完成排污过程，设备进入正常运行状态。

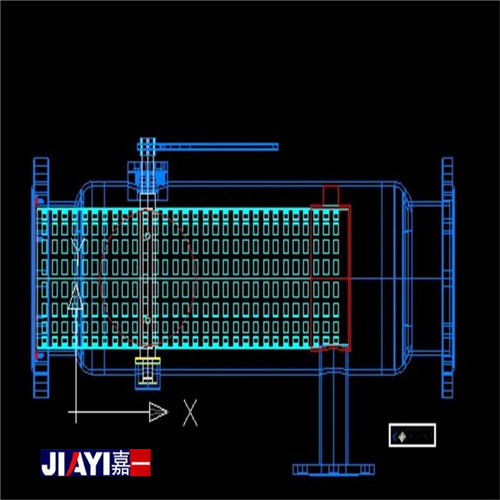

CAD图纸
一、全自动反冲洗排污过滤器产品概述:
全自动排污过滤器具有体积小、过滤能力大，不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与处理以及工业废水中有用物质的回收等。
二、全自动反冲洗排污过滤器结构形式:
该过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。
三、全自动反冲洗排污过滤器工作原理:
1、定时反冲洗排污
定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。
2、压差控制排污
压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。
3、手动控制
通过控制箱上按钮，可直接控制清污、排污。

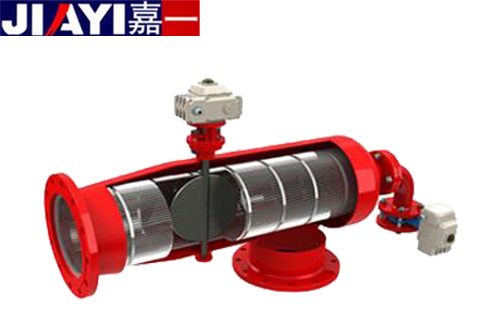

直角式全自动冲洗排污过滤器原理

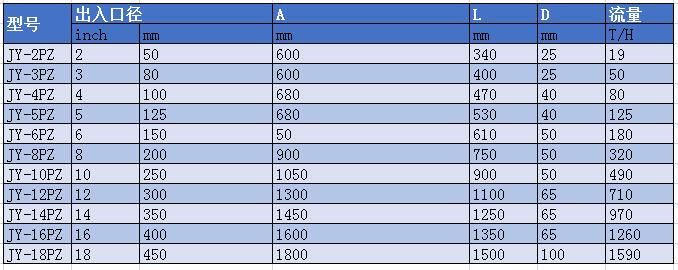

规格型号及技术参数
