基本原理
全自动盘式过滤器由过滤单元并列组合而成，其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入，相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来；反冲洗时水自环状滤盘内部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。
全自动盘式过滤器盘片在单元内为紧密压实叠加在一起，上下两层盘片中间沟槽起到过滤拦截的作用。属于自清洗过滤器的一种，采用多项专利技术，安装使用更加安全、高效，节水、省地、日常维护少。滤芯无弹簧设计，过滤时巧妙利用来水压力压紧盘片组，使得反洗的压力要求大大降低。独特的内置鸭嘴阀，保证滤芯在过滤时的大出水量，同时反洗时起到很好的逆止功能。分体组装式的滤芯骨架，可根据设计要求灵活调整滤芯高度，达到调整过滤面积的作用，满足不同的系统配套要求。抛弃了常用的金属卡箍设计，过滤单元采用自锁卡扣配合特殊设计的密封圈，过滤单元外壳的安装拆卸简单容易，密封效果好。每个过滤单元均配有过滤和反洗状态指示装置及自动排气装置，在避免水锤破坏的同时还可以提高滤芯的反洗效果。原水通过过滤单元时由外向内流动，大于沟槽的杂质会被拦截在外部。全自动盘式过滤器的核心部件是叠放在一起的塑料滤盘，滤盘上有特制的沟槽或棱，相邻滤盘上的沟槽或棱构成一定尺寸的通道，粒径大于通道尺寸的悬浮物均被拦截下来，达到过滤效果。该产品在很大程度上可以取代砂滤器等传统的机械过滤装置，其性能优越、水电耗远低于其他产品。
详细介绍
盘式过滤器在滤盘两面设计了不同结构的棱，这些棱叠加在一起构成拦截面，其中曲线棱主要起到拦截并贮存悬浮物的作用，采用外侧略大的敞口设计可以保证反冲洗时无需松开滤盘，在水压较低时也能达到彻底的反冲洗效果；环状棱边确定过滤精度，构成水的通道，滤盘可以提供高达5μ的过滤精度。
原水进入两层滤盘中间时， 顺曲线棱向盘内流动，但是仔细观察无法直接进入。这时起过滤拦截作用的是环形棱，小于环形棱沟槽尺寸的杂质可以沿环形棱进入与内部相通的曲线棱，大的杂质被拦截下来。
滤盘的独特结构还使将污物冲出的反冲洗过程更加简单和容易，而不需要复杂的马达和驱动器等机构，简单的水流即可足以将污物冲出滤芯。这种优异性能减少了过滤器的反冲洗时间；同时由于污物不仅贮存在滤盘组与外壳之间，更多地可以贮存在滤盘组内部，所以过滤器可以容纳更多的污物。

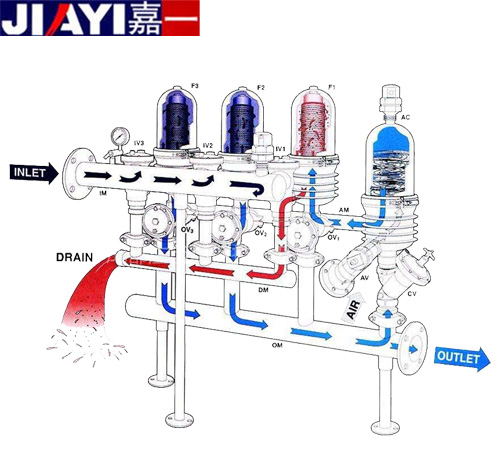

原理图
过滤过程
1、待处理的污水自进水口进入过滤单元
2、水流自滤盘组外侧流向滤盘组内侧
3、水流在经过环状棱构成的通道时，粒径大于棱高度的颗粒被拦截下来，储存在曲线棱构成的空间、滤盘组与外壳的间隙内
4、滤后清水进入环状滤盘内部，经出口引出
性能特点
1.高效， 过滤：
特殊结构的滤盘过滤技术，性能 灵敏，确保只有粒径小于要求的颗粒才能进入系统，是有效的过滤系统；规格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多种，用户可根据用水要求选择不同精度的过滤盘。系统流量可根据需要灵活调节。
2.标准模块化，节省占地:
系统基于标准盘式过滤单元，按模块化设计,用户可按需取舍,灵活可变,互换性强。系统紧凑，占地极小，可灵活利用边角空间进行安装，如处理水量300m3/h左右的设备占地仅约6m2(一般水质，过滤等级100μ)。
3.全自动运行,连续出水：
在过滤器组合中的各单元之间，反洗过程轮流交替进行，工作、反洗状态之间自动切换，可确保连续出水;反洗耗水量极少，只占出水量的0.5%；如配合空气辅助反洗，自耗水更可降到0.2%以下。高速而彻底的反洗，只需数十秒即可完成
4.寿命长：
新型塑料过滤元件坚固、耐磨损、耐腐蚀、极少结垢，经多年工业实用验证，使用6~10年耐磨损，耐老化的过滤和反洗效果也不会因使用时间而变差。
5.高质量，维护量少:
产品符合相应质量标准，所有产品在出厂前均经模拟工况检测和试运转，不需专用工具,零部件很少；易于使用,仅需定期检查，几乎不需日常维护。
运行参数
1、处理量0.25MPa
2、出水悬浮粒径5μ～800μ 反洗流速8～18m3/h
3、工作压力0.08~1MPa 反洗时间20~60秒
4、工作温度<80℃ 反洗水耗30～100kg(单个过滤头)
5、系统压损0.001～0.08MPa
设备材质
盘式过滤单元由增强聚酰胺塑料成形制造，防腐耐磨，可承受工作压力1MPa，过滤盘材质为聚丙烯塑料EPDM密，进出水及排水管路有碳钢聚酯涂衬、工程塑料和不锈钢三种；阀门有塑料阀或金属阀；系统配套提供多功能控制盘。
